Buen precio en línea

products details

En casa > Productos >
Soldadora de la jaula de la pila
>
Jaula de la pila 21KW que hace el CNC del equipo de la máquina de alta resistencia
Todas Las Categorías

Dobladora del estribo automático

Dobladora de barras de refuerzo CNC

Dobladora del estribo del CNC

Soldadora de la jaula de la pila

Línea del esquileo del Rebar

Línea del esquileo de la sierra del Rebar

Soldadora de la viga del braguero

Alimentador del Rebar

Dobladora del Rebar automático

Doblador de barra de acero

Cortador de la barra de acero

Máquina para enderezar y cortar barras de refuerzo
Éntrenos en contacto con
Mr. Jurrivh
sales5@cdgute.com
008618349380338
Contacto ahora
Nombre
  • Nombre
  • Nombre
  • Nombre

Jaula de la pila 21KW que hace el CNC del equipo de la máquina de alta resistencia

Brand Name: GUTE
Model Number: SGH15-12
MOQ: 1SET
Precio: 32000-39000USD/SET
Packaging Details: caja de la madera contrachapada
Payment Terms: L/C, T/T, D/P, D/A
Detail Information
Product Description
Detail Information
Lugar de origen:
Porcelana
Certificación:
CE,ISO 9001:2000
Diámetro de la jaula:
300mm-1500m m
MAX. CAGE LENGTH:
el 12m (o modificado para requisitos particulares)
Peso de la jaula:
5500 kg de peso
DIÁMETRO DE LA BARRA DE LA BOBINA:
5-14m m
DIÁMETRO DE LA BARRA DEL MARCO PRINCIPAL:
12-40 milímetros
Presión hidráulica:
Mpa 10
potencia nominal:
21KW
¿Qué quieres decir?:
28000×3700×2500m m
Peso total:
15T
Capacidad de la fuente:
200SET/month
Resaltar:

Jaula de la pila 21KW que hace la máquina

,

jaula de la pila que hace el CNC de la máquina

,

Equipo de soldadura de la jaula de la pila 21KW

Product Description

Máquina de soldadura de jaulas de pila CNC de 21 kW de alta resistencia contra el desgaste

Máquina para hacer jaulas de pilas/máquina de soldadura de jaulas de barras

Características:
1- Sistema de control: PLC, pantalla táctil, inversor.
2Mecanismo automático de alimentación de alambre, la distancia se puede ajustar en línea, el error es pequeño y la calidad de moldeo es alta.
3El mecanismo de jaula de tracción con regulación de velocidad de frecuencia variable tiene una alta precisión de operación.
4Tiene más rodillos hidráulicos automáticos de alimentación para evitar que la jaula de refuerzo se deforme debido a su propio peso.
5Equipado con un dispositivo de alimentación automático, es fácil de operar y mejora la eficiencia.
6La plantilla adopta la combinación de anillo de plantilla y conducto, que puede reemplazar y modificar rápidamente el número de alambres de acero en la jaula principal.
7El sistema de alineación está hecho de material de aleación de alta resistencia, que tiene una alta resistencia, resistencia al desgaste y mejora la vida útil de las piezas de desgaste.



La máquina de soldadura de la jaula de pila de CNC (soldadura automática)

Diámetro de la jaula

300 mm a 2000 mm

Duración máxima de la jaula

12 m ((o personalizado)

Peso de la jaula

5500KG

Diámetro de la barra de la bobina

5-14 mm

Diámetro de la barra del marco principal

12 a 40 mm

Presión hidráulica

10 MPa

Potencia nominal

21KW

No se puede.

Las medidas de ensayo se aplicarán en el caso de las máquinas de ensayo.

Certificación

Las normas ISO 9001 incluyen:2008
Velocidad de rotación del plato giratorio (r / min) Velocidad de rotación del plato giratorio durante 0 a 4.
Soldadura automática (r / min) Número de armas bloqueadas durante la soldadura automática 0 a uno.
Probabilidad de des soldadura durante Aproximadamente una vez / 25 juntas de soldadura
soldadura automática alrededor del 10%



Componentes eléctricos.
La plataforma giratoria está controlada por un servomotor, que tiene una alta precisión de rotación, alta precisión de inicio-parada y una larga vida útil.
Los componentes neumáticos adoptan la famosa marca de Taiwán Airtac, los componentes Schneider Electric, etc.
Robótico de soldadura (opcional)
La pieza de soldadura se sustituye por un robot, que tiene una mayor precisión de soldadura y evita errores de soldadura y des soldadura.
Ahorrar costes laborales y aumentar la eficiencia de la producción
Mecanismo para caminar
En comparación con la transmisión de ruedas dentadas y cadena, la transmisión de rack y pinion tiene las ventajas de una alta precisión de transmisión, bajo ruido, buena estabilidad, mantenimiento conveniente y durabilidad.

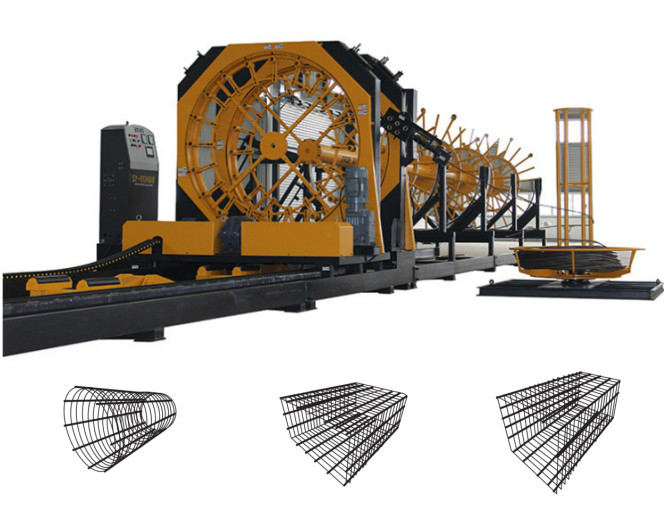

Jaula de la pila 21KW que hace el CNC del equipo de la máquina de alta resistencia 0

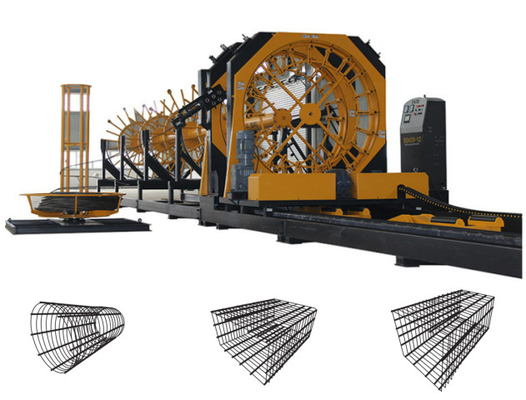

Jaula de la pila 21KW que hace el CNC del equipo de la máquina de alta resistencia 1Jaula de la pila 21KW que hace el CNC del equipo de la máquina de alta resistencia 2Jaula de la pila 21KW que hace el CNC del equipo de la máquina de alta resistencia 3

Parámetros

SGH15-12 años.

SGH20 a 12

SGH22 a 12

C. Lasdiámetro de pila de edad

F30Las demásφ1500 ajustable en tamaño completo

Φ650-φ2000 ajustable en tamaño completo

Φ650-φ2200 ajustable en tamaño completo

C. LasLa edad

Entre 3 y 12 m

Entre 3 y 12 m

Entre 3 y 12 m

Peso de la jaula

5500 kg de peso

5500 kg de peso

60No más de 300 kg

C. LasDiámetro de la barra de aceite

Φ- ¿Qué es eso?Φ14 mm

Φ- ¿Qué es eso?Φ14 mm

Φ- ¿Qué es eso?Φ14 mm

El principal Diámetro de la barra del marco

Φ- ¿Qué es?Φ40 mm

Φ- ¿Qué es?Φ40 mm

Φ- ¿Qué es?Φ40 mm

Peso total

15 t

14 t

15 t

Potencia nominal

21KW

21KW

21KW

El Sel paso de las barras de enrollamiento

0 a 300 mm

0 a 300 mm

0 a 300 mm

¿Qué es eso?

28.5*3.7*2.5(M.)

28.5*4.7*3(M.)

28.5*5*3.6(M.)

Velocidad máxima de marcha

2.8m/min

2.8m/min

2.8m/min

Velocidad máxima de rotación

4r/min

3.1r/min

2.8r/min

Dispositivo de alimentación

Accionamiento en cadena

Accionamiento en cadena

Accionamiento en cadena

Material de las tuberías

Acero de tratamiento térmico de procesos

Acero de tratamiento térmico de procesos

Acero de tratamiento térmico de procesos

Equipo de soldadura

soldadura blindada con dióxido de carbono

soldadura blindada con dióxido de carbono

soldadura blindada con dióxido de carbono

Método de soldadura

Manual de trabajo/Automático

Manual de trabajo/Automático

Manual de trabajo/Automático

Certificado

undefined


Socio de todo el mundo


undefined


Nuestra tienda


undefined


En contacto

Contactos: Jurrivh
Móvil ((¿Qué es APP): +86 18349380338
El correo electrónico: Se trata de un proyecto de investigación.
